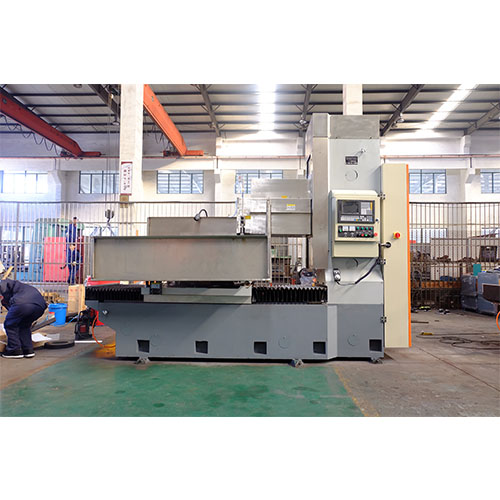

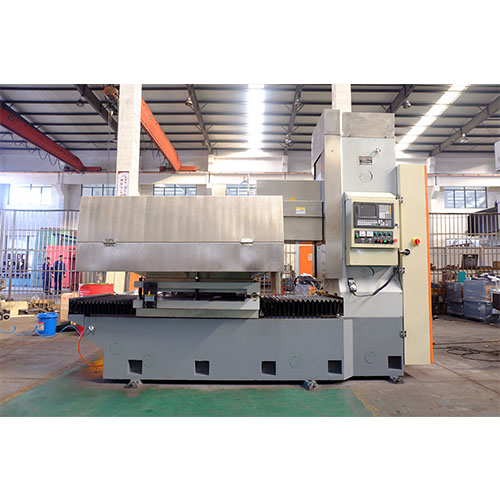

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩(wen)重緊湊、精(jing)度高(gao)、性能可靠、制造工藝(yi)好(hao)，操(cao)作方便(bian)。
18072822299

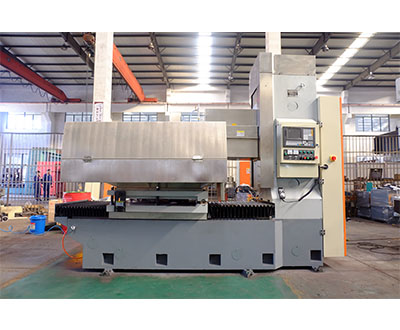

適用·范圍
● 采用砂輪周邊磨(mo)削，工件(jian)上(shang)下兩平面均可獲得高(gao)精(jing)度(du)平行度(du)、尺寸精(jing)度(du)和工件(jian)表面粗糙(cao)度(du)。
● 適合圓(yuan)臺平面磨(mo)削(xue)，本機主要(yao)磨(mo)削(xue)直(zhi)徑φ2050范圍內(nei)的圓(yuan)形端(duan)面、平面加(jia)工件（根據需要(yao)可定(ding)制)。
● 適(shi)用磨削環形零(ling)件(jian)，適(shi)用于(yu)鋸片(pian)廠、軸承(cheng)廠、汽配廠、陶瓷密(mi)封件(jian)廠、摩(mo)擦片(pian)廠、活塞廠、發動(dong)機廠、工具廠和一般機械廠的產(chan)品(pin)車(che)間和工具車(che)間，磨削加工精密(mi)零(ling)件(jian)。
產品·特點
磨頭結構
磨頭采(cai)(cai)用靜壓(ya)(ya)結構，克服了軸承啟動(dong)和停(ting)止(zhi)時出現的(de)干摩(mo)擦造成的(de)軸與軸承磨損(sun)現象，提高(gao)了主軸的(de)使(shi)用壽命及(ji)精度(du)保持性；當主軸啟動(dong)后(hou)，依靠淺腔階梯效應形(xing)成較大的(de)動(dong)壓(ya)(ya)承載(zai)力(li)，大大地提高(gao)了主軸剛度(du)；高(gao)壓(ya)(ya)油(you)膜的(de)均(jun)化作用和良好和抗振性保證了主軸具有(you)很高(gao)的(de)旋轉精度(du)和運轉平(ping)穩性。（11）KW電(dian)機驅動(dong)，最高(gao)轉速1450rpm。設備采(cai)(cai)用高(gao)速（CBN）砂輪(lun)加(jia)工兩端面，提高(gao)端面光潔度(du)。（砂輪(lun)可(ke)根據(ju)用戶需(xu)求(qiu)定(ding)制）
機床重要零部件
機床重要零部件(jian)，均(jun)采(cai)用品牌(pai)廠家(jia)產品，質量可靠，易于維(wei)護。如導軌用德國力士樂(le)品牌(pai)，臺灣絲(si)桿，進口電器，海(hai)利普變(bian)頻器等(deng)等(deng)。
鑄件材料
鑄件采(cai)用375HT材(cai)料，材(cai)質(zhi)好，強度(du)高(gao)(gao)，床身立柱均采(cai)用二次回火處理(li)，消(xiao)除內應力，延長機床壽命，以確保(bao)高(gao)(gao)精度(du)，高(gao)(gao)剛性，延長機床壽命。
床身立柱
床(chuang)身立柱均用進(jin)口加(jia)(jia)(jia)工(gong)中心和進(jin)口龍門加(jia)(jia)(jia)工(gong)中心加(jia)(jia)(jia)工(gong)，高精的加(jia)(jia)(jia)工(gong)設備和加(jia)(jia)(jia)工(gong)工(gong)藝保證了(le)精度。
電氣采用獨立電柜
電(dian)氣采(cai)用獨立電(dian)柜，獨立操縱臺(tai)，自主(zhu)研發的數控(kong)(kong)(kong)系統控(kong)(kong)(kong)制，可實現自動(dong)(dong)控(kong)(kong)(kong)制，自動(dong)(dong)完成循環(huan)磨削，自動(dong)(dong)檢測(ce)對刀，自動(dong)(dong)分辨(bian)、自動(dong)(dong)補(bu)償，操作簡單方便。
裝置結構
橫向(xiang)進給及(ji)垂(chui)直(zhi)(zhi)進給裝置，由伺服電機（≥10N.m）、減速機構、滾珠絲杠、直(zhi)(zhi)線導軌。其中垂(chui)直(zhi)(zhi)軸有制動或(huo)自(zi)鎖裝置，并配有光柵尺絕對坐標定(ding)位(wei)。
設置潤滑點
磨床各導軌處均設置潤(run)(run)滑(hua)(hua)點，由電動(dong)潤(run)(run)滑(hua)(hua)泵進(jin)行潤(run)(run)滑(hua)(hua)。為工作臺配備獨立供油箱，進(jin)、回管路通過拖鏈(lian)合理布局。
芯線圈設計

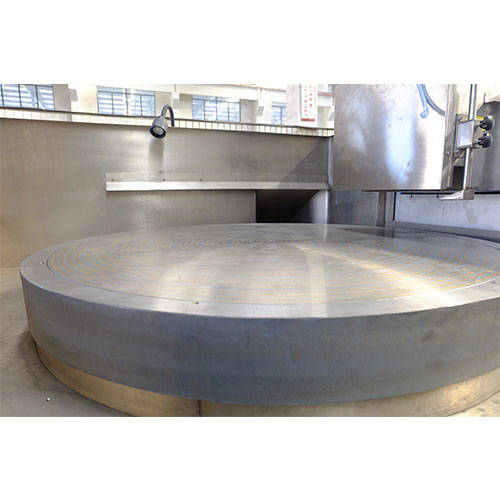

電磁吸盤(pan)(pan)采(cai)用銅芯線圈設計(ji)，表(biao)(biao)面(mian)花盤(pan)(pan)采(cai)用同心圓(yuan)并割花設計(ji)，客(ke)戶也可定制花盤(pan)(pan)。表(biao)(biao)面(mian)磁力(li)均勻(yun)，并配備了自動充退磁裝置(zhi)，具有磁力(li)可調、失磁保護等功能。
不變形，精度高
加工(gong)產品不變形，精度高，工(gong)件厚度差(cha)距保(bao)持在(zai) 0.01mm以內，具(ju)體詳(xiang)見(jian)產品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
